国内目前多数房屋是由混凝土构建而成，混凝土房屋有一个明显的缺点就是一旦被大火烧过，混凝土强度便会大大降低。被大火持续烧过的钢筋、混凝土脆性非常大，钢筋与混凝土握裹力也严重下滑，砖墙也容易出质量问题，这样的房子很容易出现坍塌，所以火灾后混凝土构件损伤评定必须要做。

火灾后混凝土构件损伤评定的一个主要项目就是剩余承载能力的复核，而剩余承载能力大小的一个主要因素又取决于混凝土强度的降低程度，对火灾后混凝土过火温度的判定、强度的检测来评估过火房屋结构的稳定性。

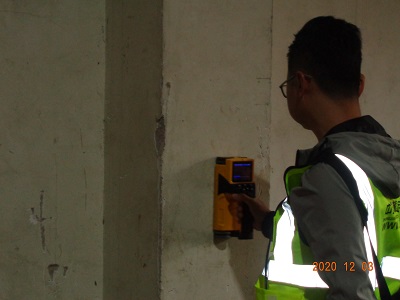

混凝土强度检测一般采取回弹法、钻芯取样法、和超声波检测这三种方法：

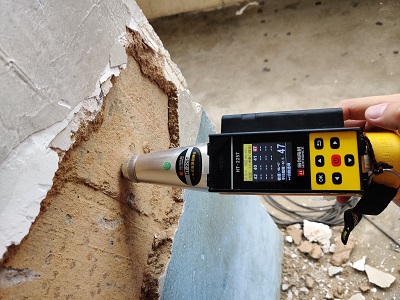

1、采用回弹法

一般是选择回弹仪器来对混凝土表面硬度进行检测，从而推算混凝土强度的一种检测手段。

2、采用钻芯取样法

用水钻在混凝土结构构件上截取直径高度均为100mm的混凝土样品，拿到试验室进行检测。钻芯取样法能够直观、准确地反映混凝土构件的真实情况。

3、采用超声波检测法

超声波检测仪能对混凝土内部空洞、不密实区的范围、损伤层厚度、裂缝情况、不同时间浇筑的混凝土结合的质量和混凝土匀质性做出比较准确的判定。

根据《火灾后建筑结构鉴定标准》（CECS 252:2009），依据构件烧灼损伤、变形、开裂，火灾后构件初步鉴定评级可分为4类（火灾后结构构件损伤状态不评Ⅰ级）：

状态Ⅱa——轻微或未直接遭受烧灼作用，结构材料及结构性能未受或仅受轻微影响，可不采取措施或仅采取提高耐久性的措施。

状态Ⅱb——轻度烧灼，未对结构材料及结构性能产生明显影响，尚不影响结构安全，应采取耐久性或局部处理外观修复措施。

状态Ⅲ——中度烧灼，尚未破坏，显著影响结构材料或结构性能，明显变形或开裂，对结构安全性或正常使用性产生不利影响，应采取加固或局部更换措施。

状态Ⅳ——破坏，火灾中或火灾后结构倒塌或构件塌落；结构严重烧灼损坏、变形损坏或开裂损坏，结构承载能力丧失或大部分丧失，危及结构安全，必须立即采取安全支护、彻底加固或拆除更换措施。
